あけましておめでとうございます

※追記：Multi Switchノードで同じことができると教えてもらいました
こんな面倒なことしなくてもノード繋げるだけだった

ONOFFしたいときパラメーターとしてどうはき出すの？って
調べたらわりとすぐできたのでメモ

簡単に言うと
ブレントの不透明度に関数つくってif/else使うだけ

https://www.youtube.com/watch?v=BTc72LUsSO8

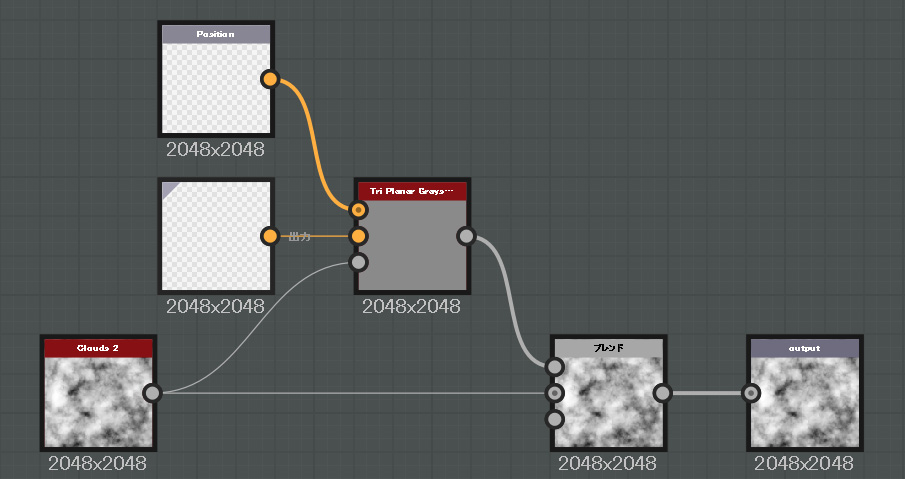

下の例はtri_planarのONOFFできるようするとき

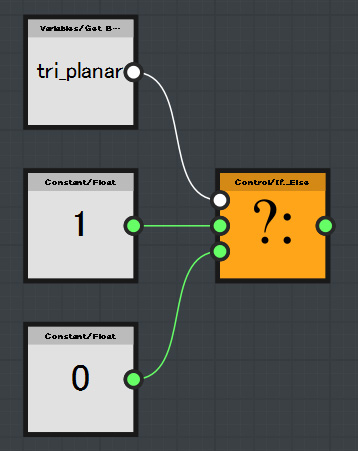

1. if/elseを作成
2. conditionにGet Booleanで追加したBooleanパラメータを繋ぐ
3. ifにfloatで１を繋ぐ
4. elseにfloatで０を繋ぐ
5. if/elseを出力ノードとして設定

ちなみにtri_planar使うときはposionのinputノードは16bitにすること
でないとsubstance painterで表示が粗くなる

substance designer最近使っていて気づいたことメモ

• オートセーブはデフォルトだと３０分前までしか保存してくれない

　５分おきに６つまでしか保存しない設定になっているので変えたほうがいい。
　３０分なんて戻っても大して変わらん！

• sbsarに出力するとsbsファイルも上書きされる

　試しにノードの構成を大きく変えて同じ名前で出力した場合下手すると戻れない！
　オートセーブの件と合わさって作り直す羽目になる！

• inputノードのidentifierを正しく指定することでpainterでテクスチャが自動でアサインされる

　例えばアンビエントオクルージョンは "ambient_occlusion" にしてあげればＯＫ
　"ambientocclusion" や "ambient_occlusion_map" とかはだめ。
　painterのそれぞれのテクスチャを適用するところと同じ名前っぽい
　大文字小文字時の区別はなし、スペースは "_" に置き換え

B2Mで作成したノーマルマップを
substance designerを使って後から凹凸の強さを調整できるようにする方法を調べみたら
フォーラムにあったのでメモ

Normal Map intensity - Allegorithmic Forum

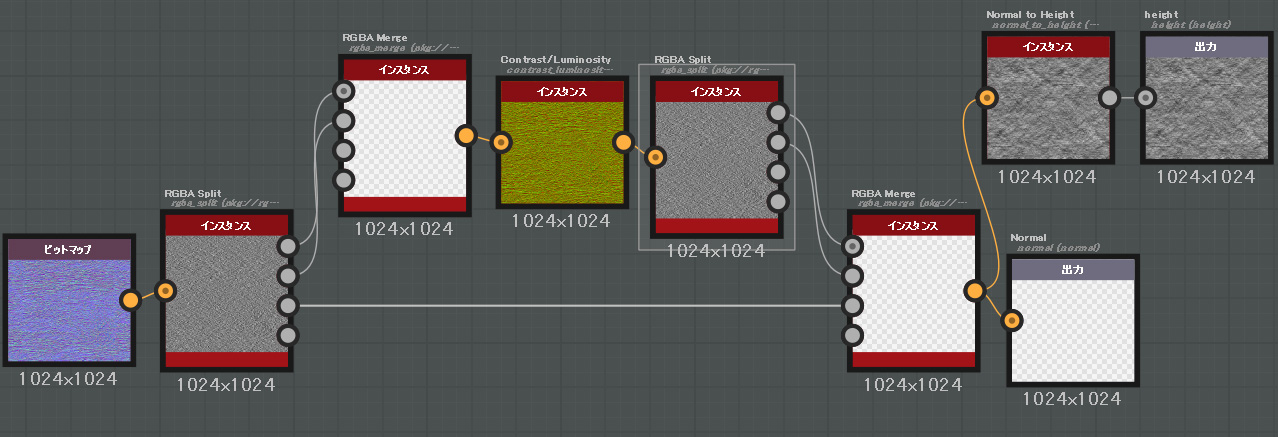

ノーマルマップのRGBをRGBA_Splitを使って分解
RとGをコントラストで調整できるようにして
RGBA_Mergeで分解したのをまとめるという方法みたい

自分で試したらこんな感じでうまくいきました

モデルもちょっと修正

あけましておめでとうございます。

substance painter テスト
マスクやらなんやら基本的なことを調べながら
デフォルトのマテリアルを適用

ブログ間が開いたのでとりあえず書いた
すごく限定的な誰得MEL

エラーメッセージ出すようにしないと行けないなあという教訓から作成
テクスチャ名に"_"を１つ使っている場合のみOK
それ以外はウィンドウで注意を促しエラーを出す

string $select[] = `ls -sl`;
for($selectarray in $select){
        string $filepath = `getAttr ($selectarray + ".fileTextureName")`;
        string $filename = `basenameEx($filepath)`;
        string $buffer[];
        $numTokens = `tokenize $filename "_" $buffer`;

        if(`size $buffer` == 2){
                print "OK";
        }
        else{
                string $error = `confirmDialog -title "命名規則を守ってくだ
さい" -message "テクスチャ名が間違っていませんか？"
                                        -button "OK"
                                        -dismissString "OK"`;
                if($error == "OK"){
                        error "命名規則に則っていないテクスチャが含まれてい
ます";
                }
        }
}

1. unityのライトマップはUV２を使用する
2. unityで読み込める１メッシュの頂点数は約65000
3. 複数作成する場合はライトマップのUVごとにまとめたメッシュを別々でFBX出力する
4. unityでFBX読み込み焼付け
5. 出力されたexrファイルはphotoshop CS以降であれば読み込める
6. exrファイルは32bitなので8bitに変換する

①unityのライトマップはUV２を使用する
　　mayaで作成する場合は2番めに作成したuvsetが
　　unityではライトマップ用として使用される

②unityで読み込める１メッシュの頂点数は約65000
　　unityでの頂点数
　　mayaでは頂点数とUVの数値合わせたものが目安
　　超えるとunityに読み込んだ時メッシュが自動的に分かれる

③複数作成する場合はライトマップのUVごとにまとめたメッシュを別々でFBX出力する
　　複数のメッシュをまたいだマテリアルが存在しないこと
　　また、UVの範囲は0-1に収める
　　0-1の線状もダメなので少し内側に作成する

④unityでFBX読み込み焼付け
　　以下の設定していつも通り焼付け
　　Lightmapping → Object → Atlas
　　　Tiling X 1,Tiling Y 1
　　　Offset X 0,Offset Y 0
　　Lightmapping → Bake → Lock Atlas
　　　チェック入れる
　　Lightmapping → Bake → Mode
　　　Single Lightmaps

⑤出力されたexrファイルはphotoshop CS以降であれば読み込める
　　実は読み込めた

⑥exrファイルは32bitなので8bitに変換する
　　HDRI画像なので必要があれば変換
　　方法：露光量とガンマ

unity_B2Mサンプル

操作方法
移動：WSAD or ↑↓←→
ジャンプ：space
カメラ回転：マウス操作

注意点
ロードちょっと長い
カメラが酔いやすい
directx11の環境でしかテストしてない
